问题16：读写W25Q64程序——ID号读取正确，但是写入数据后不能正确读取

本文最后更新时间：2023.8.1

问题原因

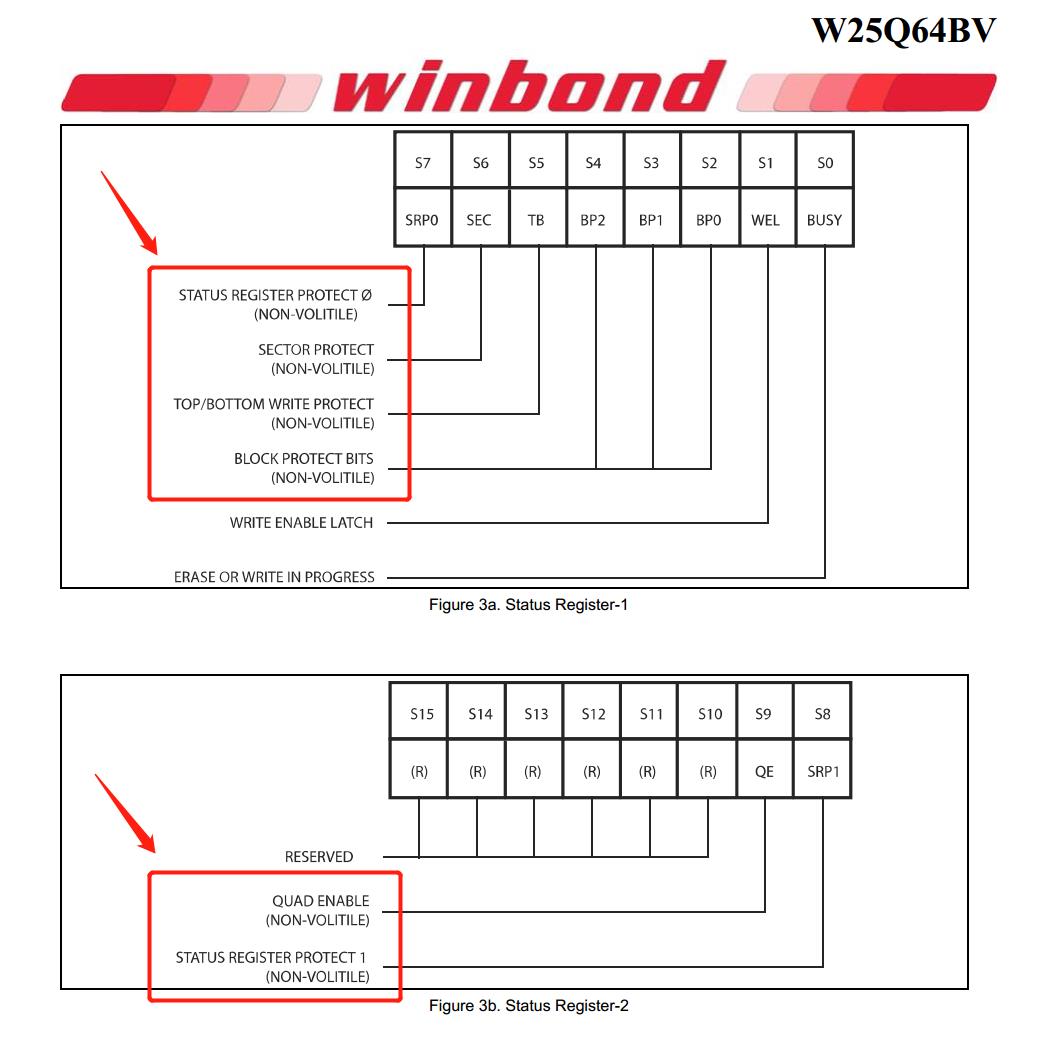

可能是芯片处于写保护状态，导致数据无法写入。因为写保护相关的位是掉电不丢失的，所以即使芯片断电重启，也不能自动解除写保护。

解决方法

可以尝试调用写状态寄存器的指令，解除写保护。

请在STM32入门教程的示例代码，11-1 软件SPI读写W25Q64，的基础上，进行如下修改。

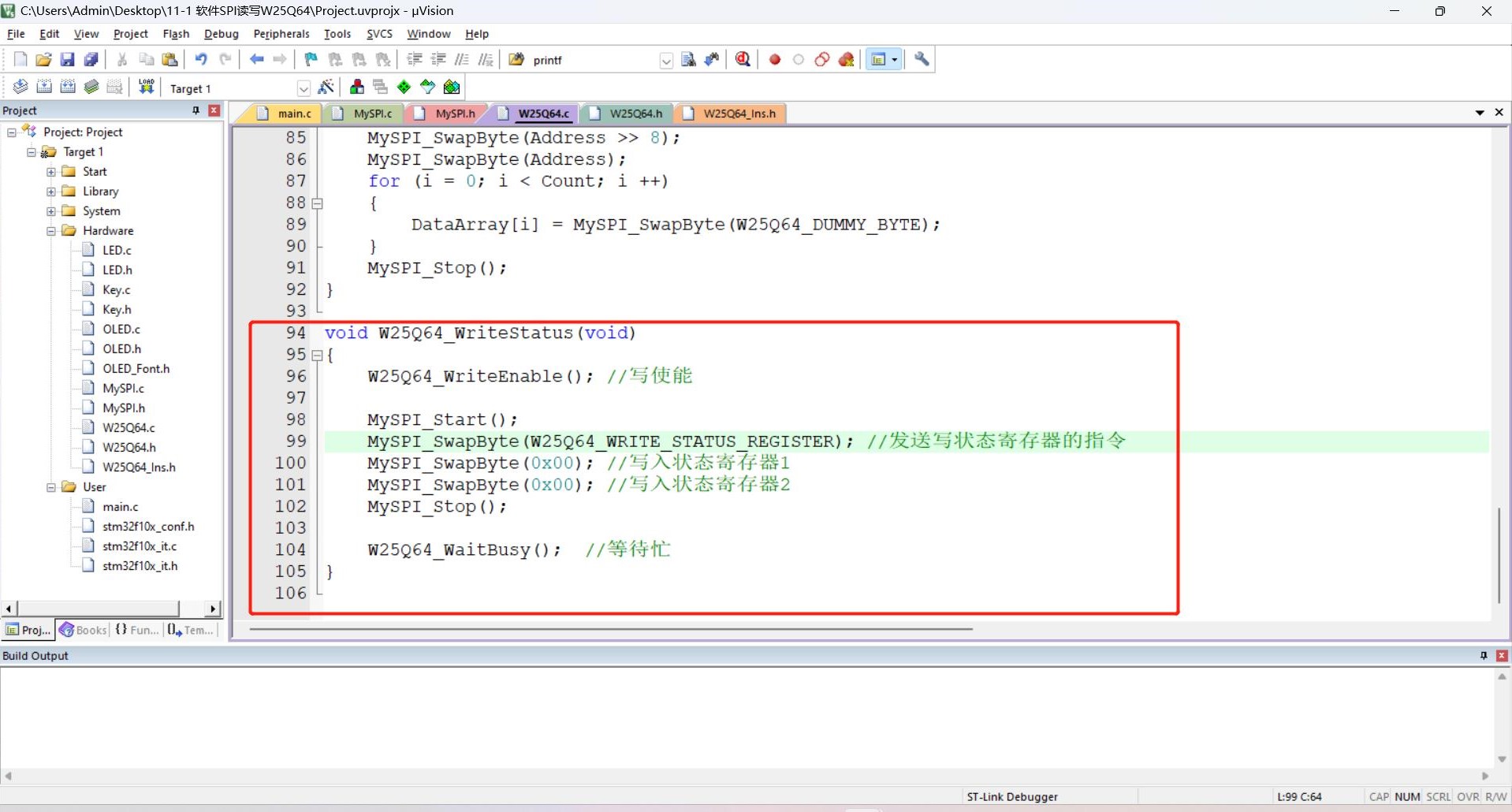

1. 请在W25Q64.c文件的最后，加入如下代码，执行写状态寄存器的时序，并在状态寄存器1和状态寄存器2全部写入0x00。

void W25Q64_WriteStatus(void)
{
    W25Q64_WriteEnable(); //写使能

    MySPI_Start();
    MySPI_SwapByte(W25Q64_WRITE_STATUS_REGISTER); //发送写状态寄存器的指令
    MySPI_SwapByte(0x00); //写入状态寄存器1
    MySPI_SwapByte(0x00); //写入状态寄存器2
    MySPI_Stop();

    W25Q64_WaitBusy();  //等待忙
}

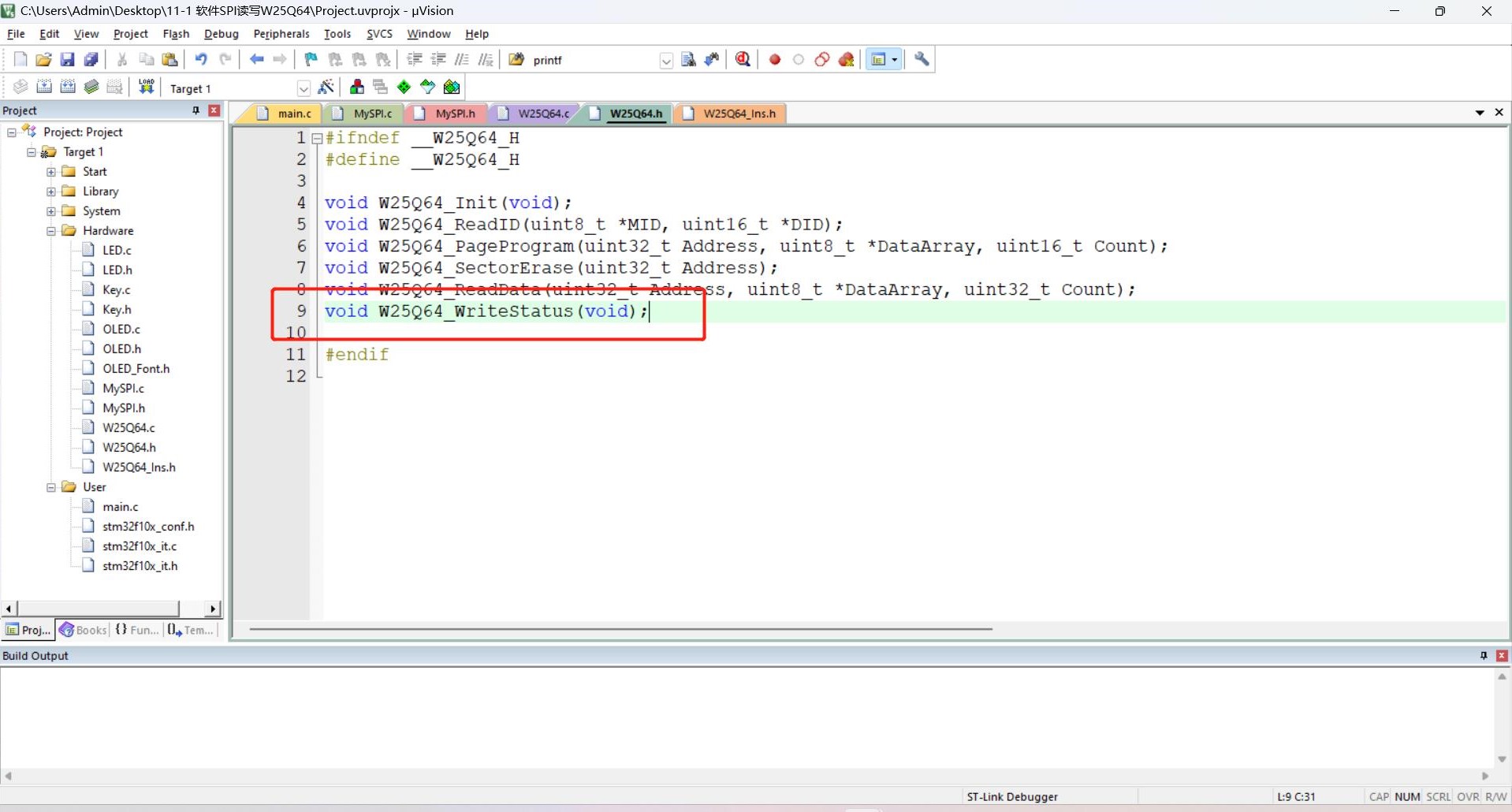

2. 请在W25Q64.h文件函数声明的位置，加入如下代码，声明函数。

void W25Q64_WriteStatus(void);

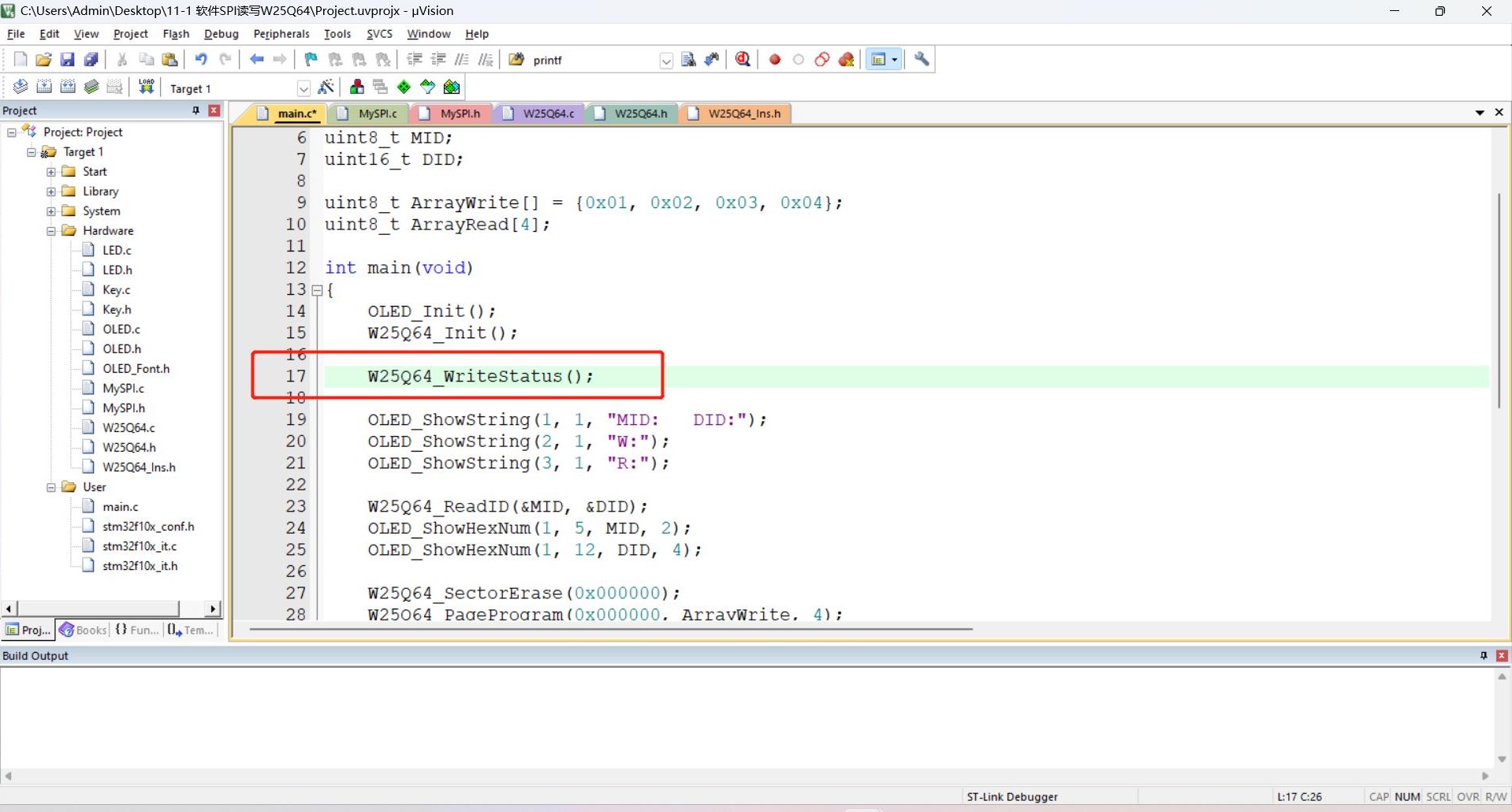

3. 请在main.c文件，W25Q64_Init函数之后，加入如下代码，调用函数，执行功能。

W25Q64_WriteStatus();

如果成功解除了写保护，后续默认会保持解除保护的状态，就不再需要调用此函数了。

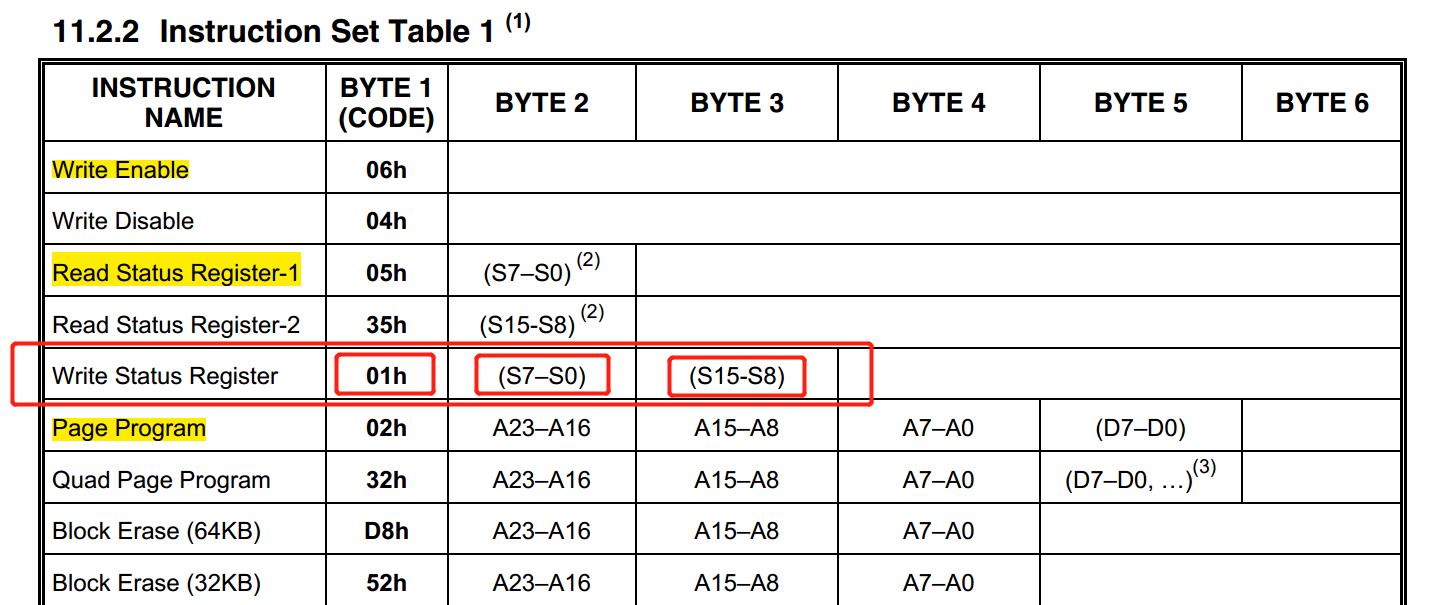

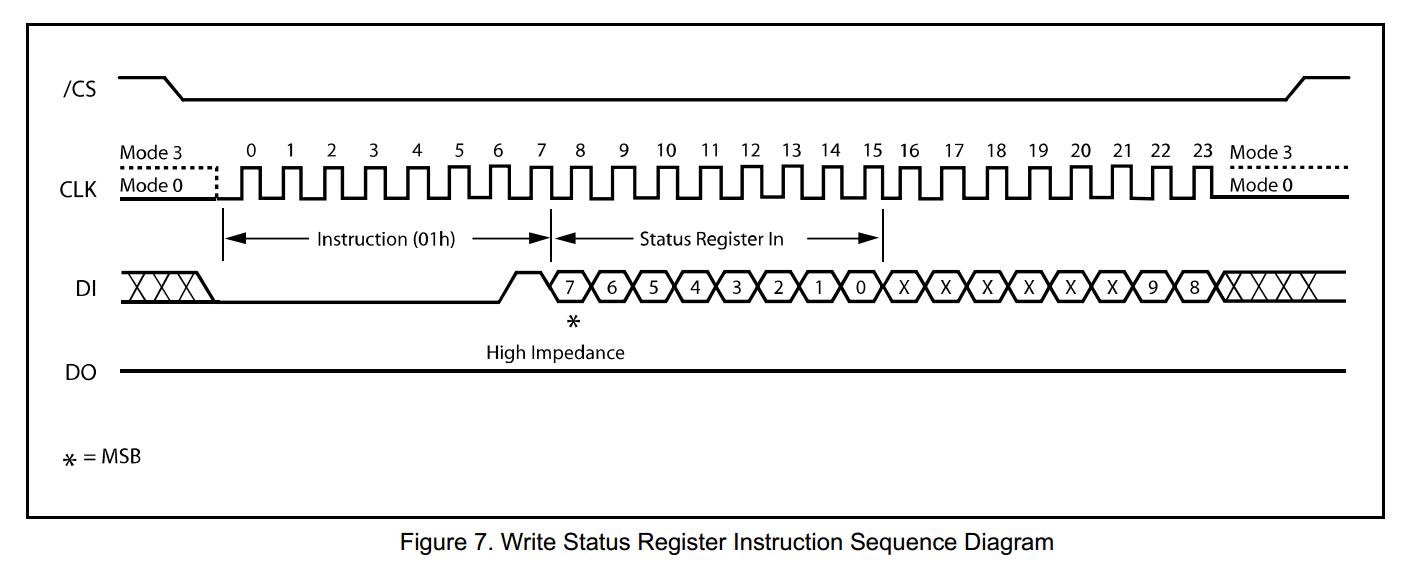

写入状态寄存器的时序依据如下。先写入一个指令0x01，再连续写入两个字节，即对应分别写入状态寄存器1和状态寄存器2。

---
