问题5：程序3-1 LED闪烁——LED不亮

最后更新时间：2023.6.26

问题原因

可能是多方面的原因。软件上，可能是程序编写错误；硬件上，可能是线路连接错误。

解决方法

1. 软件上，一般是程序编写错误，请仔细检查下图所示的易错点。

如果不能确保程序无错误，可以先使用视频资料里提供的现成程序运行，观察是否有现象。如果提供的程序有现象，自己写的无现象，请再仔细对照修改程序；如果提供的程序也无现象，则可能是硬件上的问题，请继续看下文排查硬件的问题。

常见易错点：开启时钟函数的APB2错写成了AHB，ClockCmd错写成了ResetCmd。

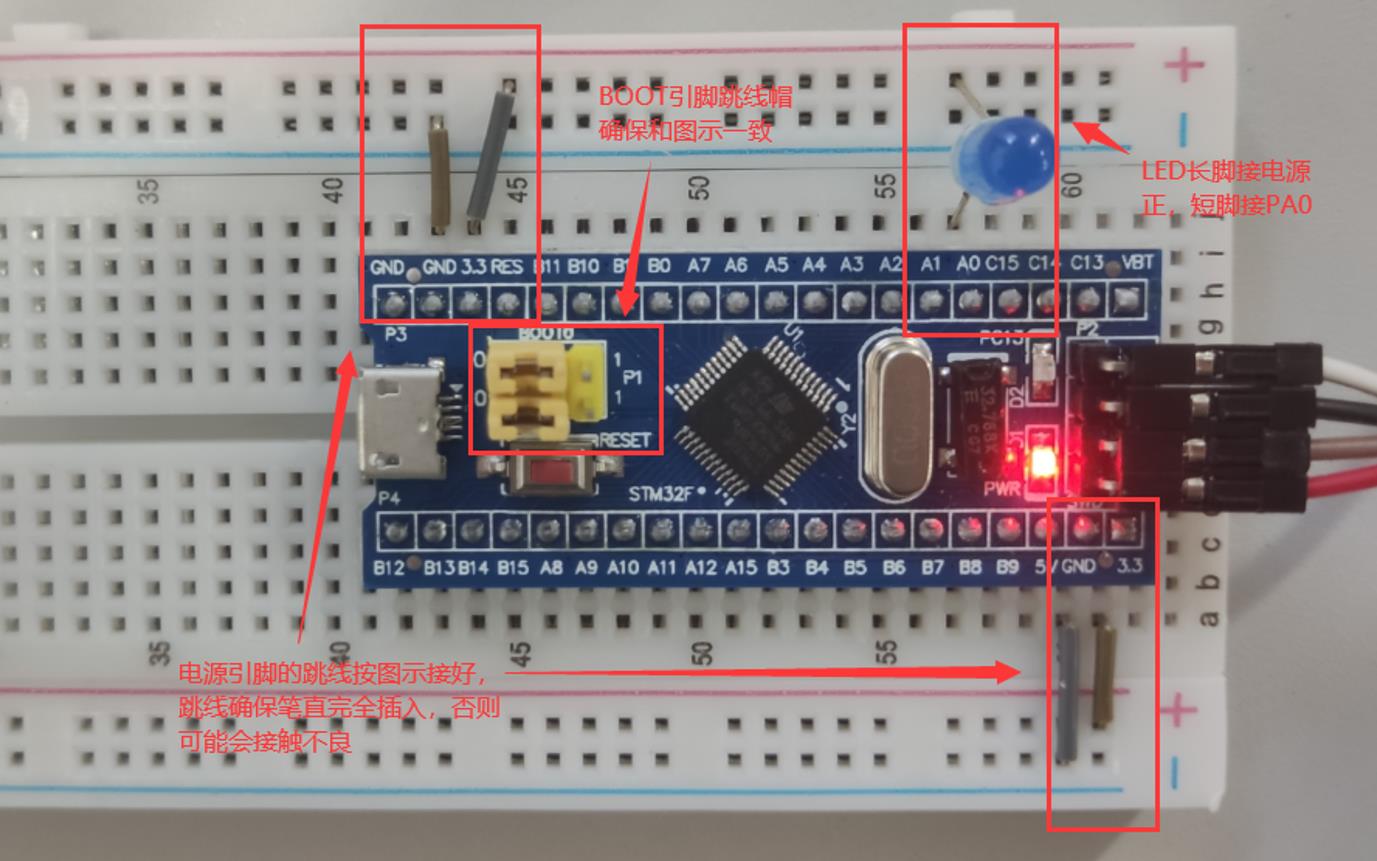

2. 硬件上，一般是LED未连接正确，请按下图所示步骤检测硬件电路。

常见易错点：LED正负极接错，正确接法是：LED长脚接电源正，短脚接PA0。

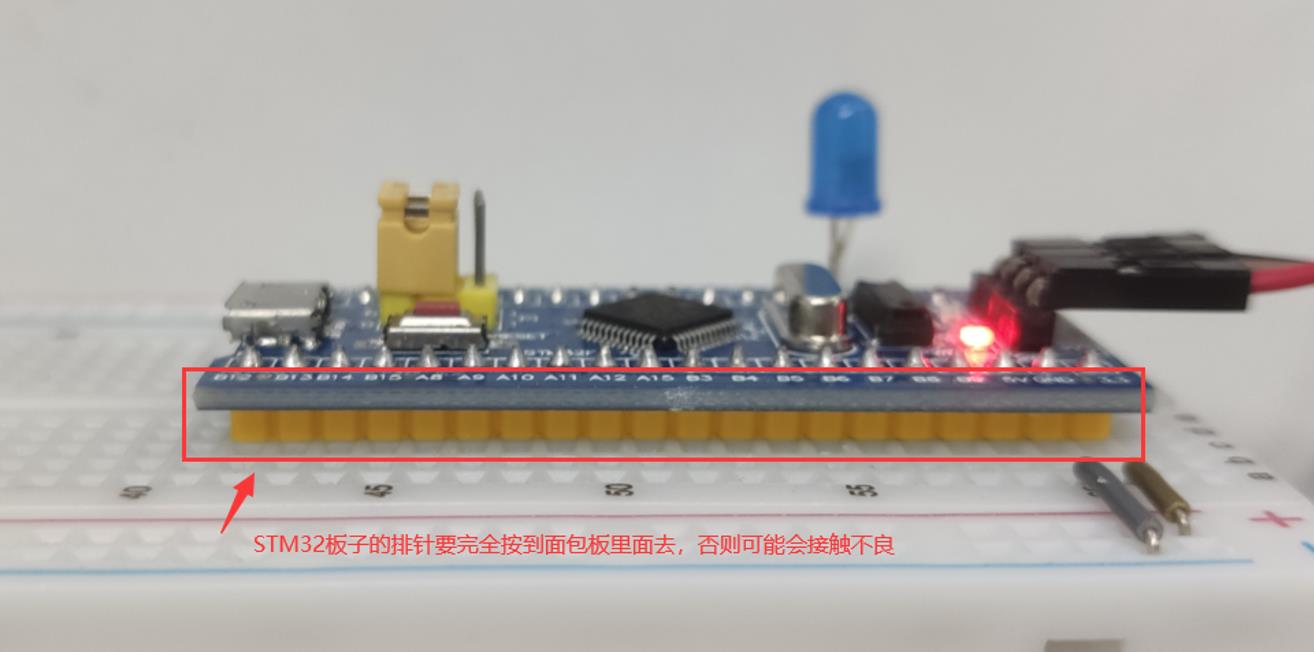

STM32板子的排针要完全按到面包板里面去，否则可能会接触不良。如果STM32最小系统板插不进面包板，请参考：问题4：STM32最小系统板插不进面包板 。

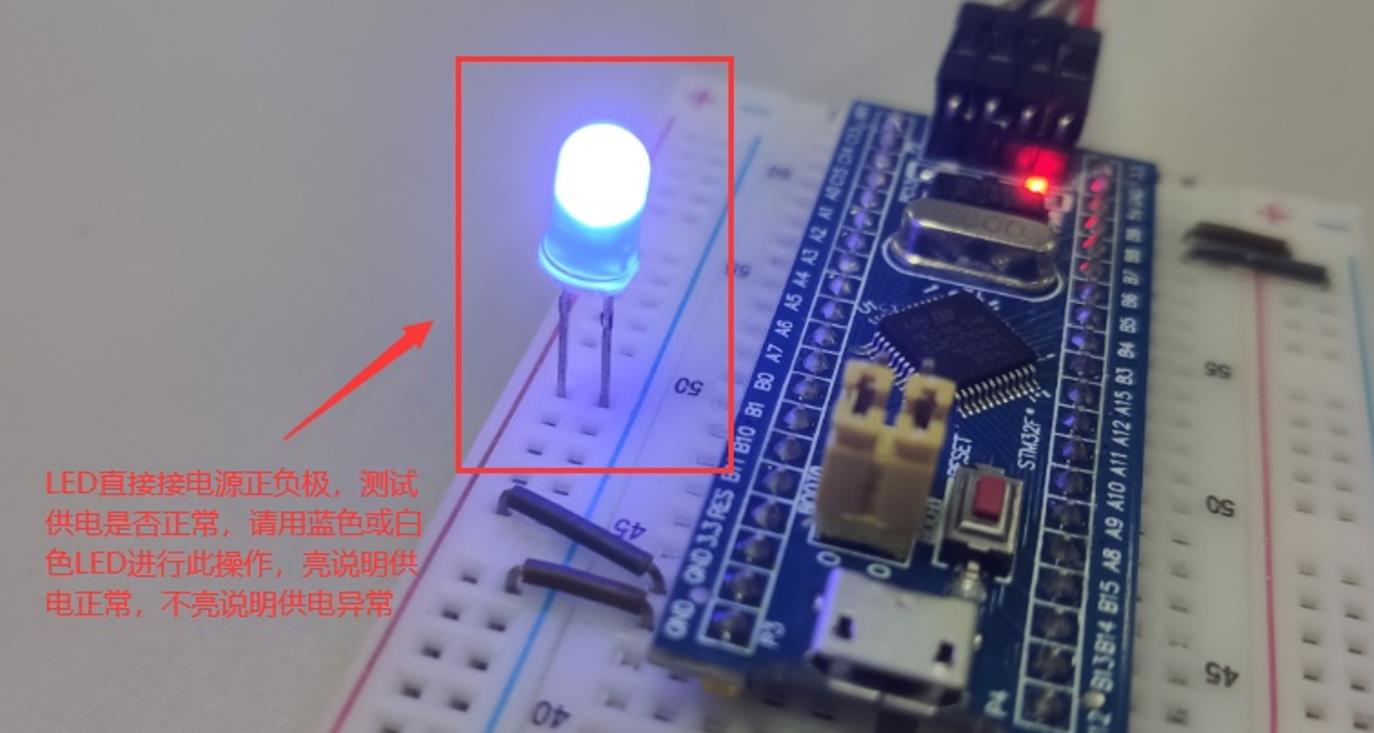

如果不能确定电源是否有电，可以把LED直接插在电源正负极进行测试，注意：只有白色和蓝色LED可以直接接电源正负极，其他颜色容易烧坏。

部分版本软件下载程序后可能还需要按一下复位键才能运行，请尝试按一下复位键。

如果仍不能点亮LED，可以试着换一个引脚，比如由PA0换到PA7，程序中把所有的GPIO_Pin_0改成GPIO_Pin_7，电路中把LED挪到PA7，再进行测试。

---
