问题4：SerialPlot绘图软件不显示波形

本文最后更新时间：2025.4.18

造成此问题的原因有很多，一般可能是：STM32发送的数据格式有问题，串口接线有问题，串口配置有问题，SerialPlot选择的接收数据格式有问题，绘图配置有问题。

请按照以下流程依次排查错误。

1. 检查STM32发送的数据格式。

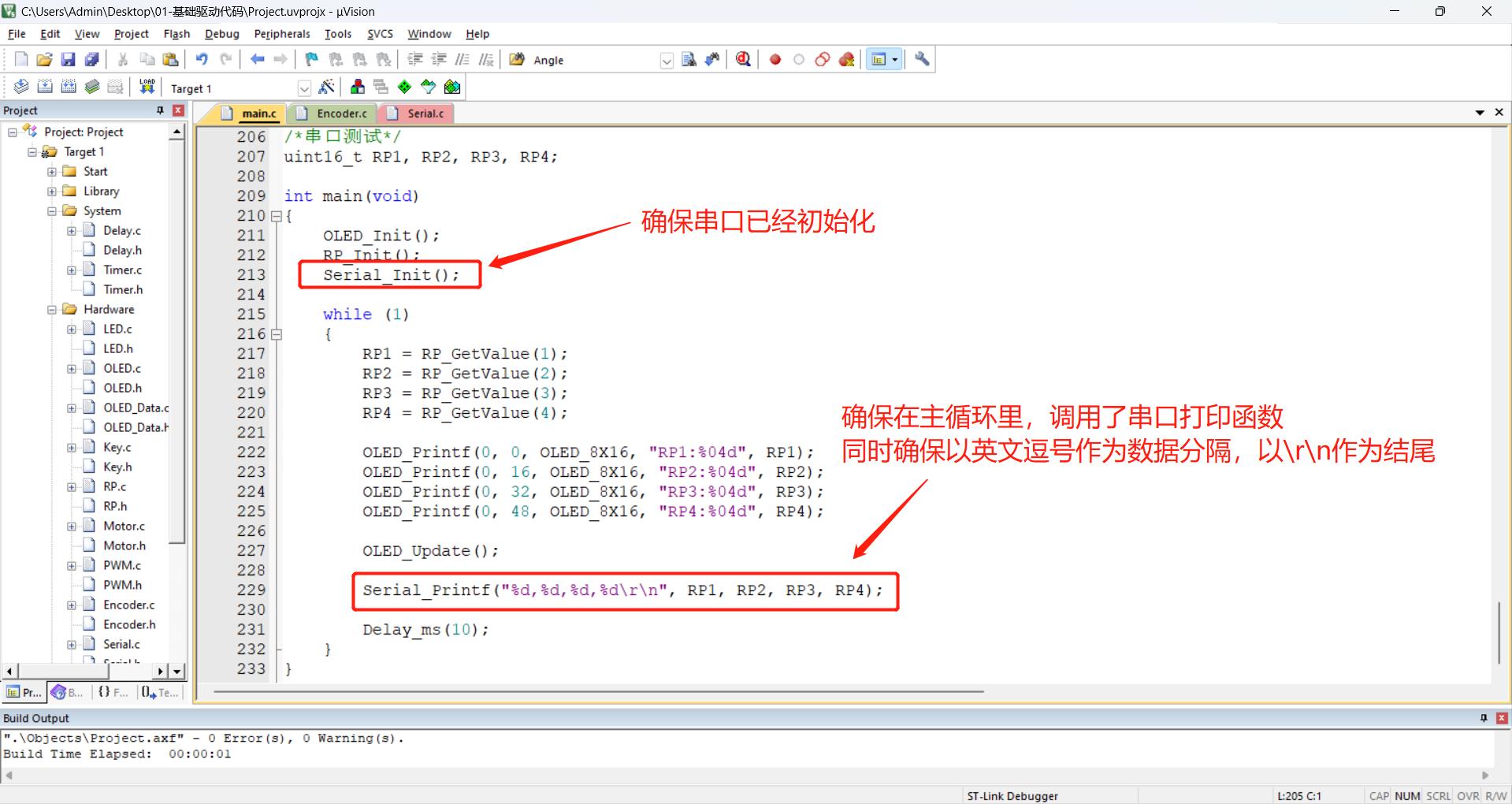

以“01-基础驱动代码”里的串口测试为例，如下图所示，数据之间必须用英文逗号隔开，不能是中文逗号，每一条数据末尾，用\r\n结束。

如果不确定自己的程序是否有误，可以下载资料里的原始代码进行验证，如果资料里的代码没问题，自己的代码有问题，则是自己的代码写错了，之后再排查代码错误，如果资料里的代码也有问题，那就是硬件或者SerialPlot配置有问题，之后再从这些方面排查错误。

2. 检查串口接线。

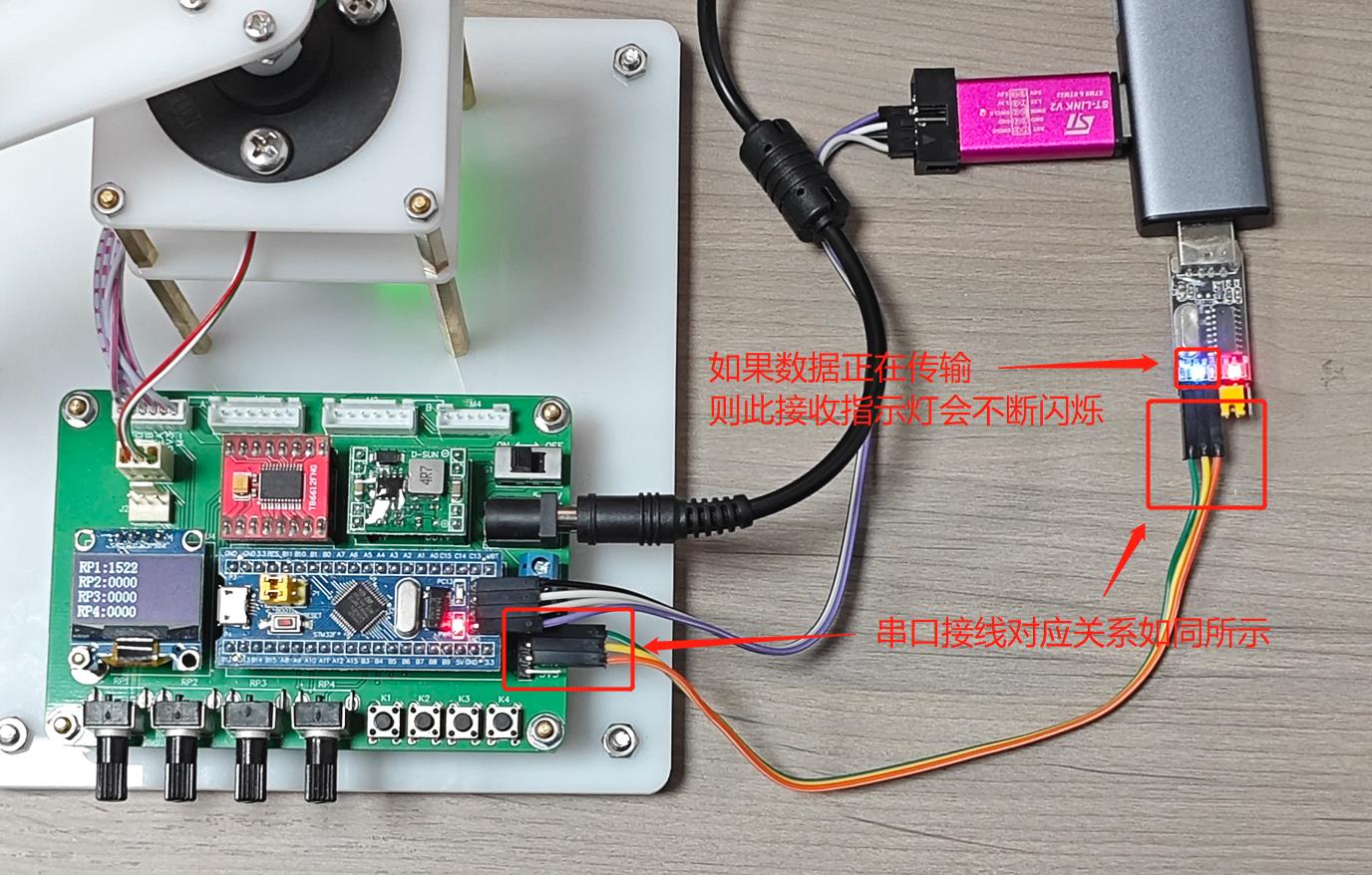

串口接线如下图所示，在确保STM32已经供电的情况下，串口部分只需要接3根线，引脚标号对应关系是：STM32板子上的GND接到CH340串口模块的GND（图中绿线），STM32板子上的TX接到CH340串口模块的RXD（图中黄线），STM32板子上的RX接到CH340串口模块的TXD（图中橙线）。

把CH340串口模块插在电脑上，如果接线正确且数据正在传输，则串口模块上的接收指示灯会不断闪烁。串口模块上有3个指示灯，如下图所示的视角，最左侧为接收指示灯（收到数据时闪烁），中间的为发送指示灯（发送数据时闪烁），最右侧为电源指示灯（通电后常亮），注意灯的颜色可能不同，但作用都是一样的。

3. 检查SerialPlot的串口配置。

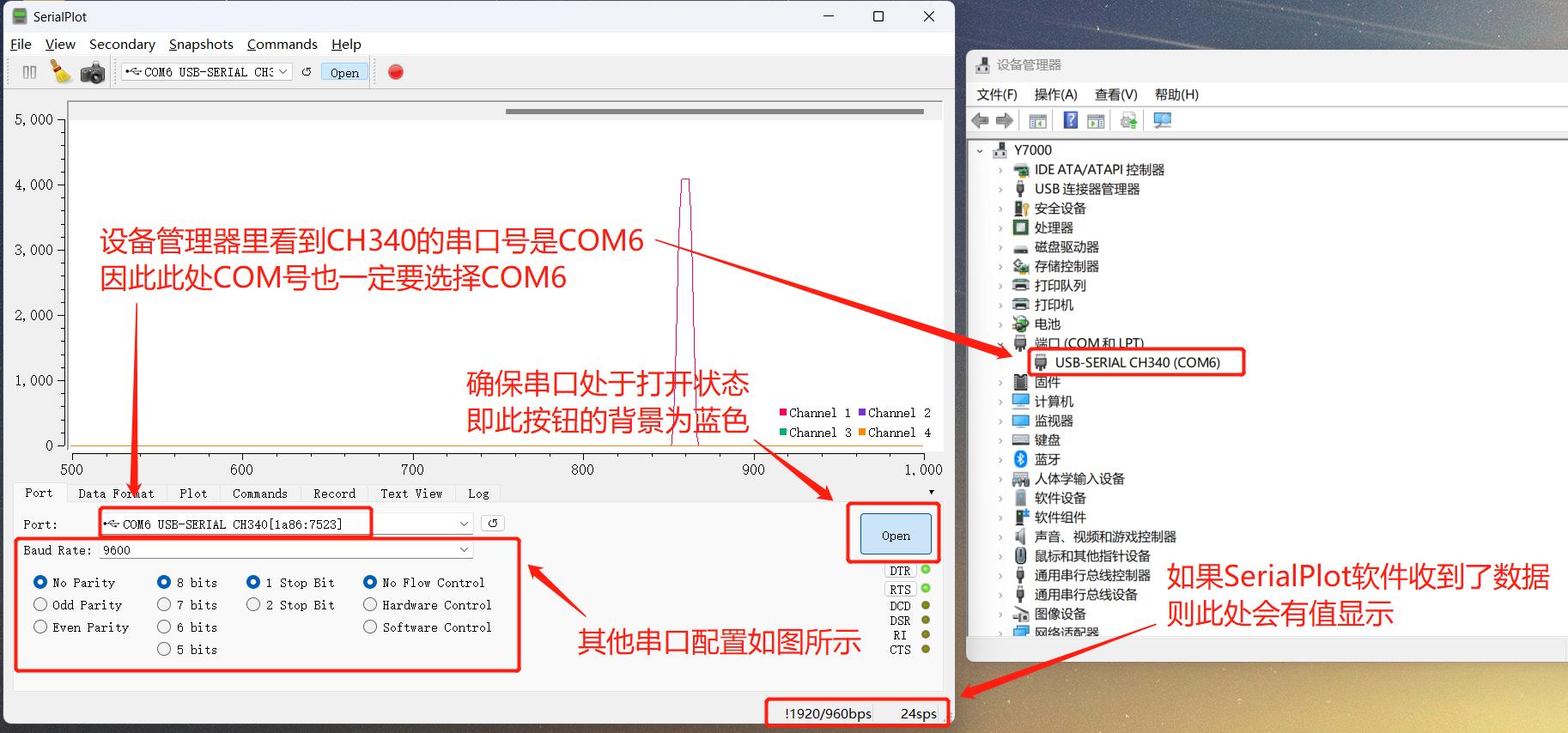

如下图所示，SerialPlot软件选择Port界面。首先，确保串口号选择正确，通过设备管理器查看，带有CH340的那一项，指示的串口号是COM6，因此SerialPlot里的串口号也要对应选择COM6。注意：不同设备的COM号可能不同，以你自己设备管理器里显示的COM号为准。

其次，串口的波特率，视频里的代码，默认是9600，其他的串口配置，和图示保持一致即可。

之后，确保串口处于打开状态，串口打开时，Open按钮的背景色会变为蓝色。注意：一个串口设备只能被一个软件打开，请关掉其他打开此串口设备的软件，比如串口助手。

最后，如果串口成功打开，且SerialPlot收到了数据，则右下角会显示有数值。

4. 检查SerialPlot的接收数据格式。

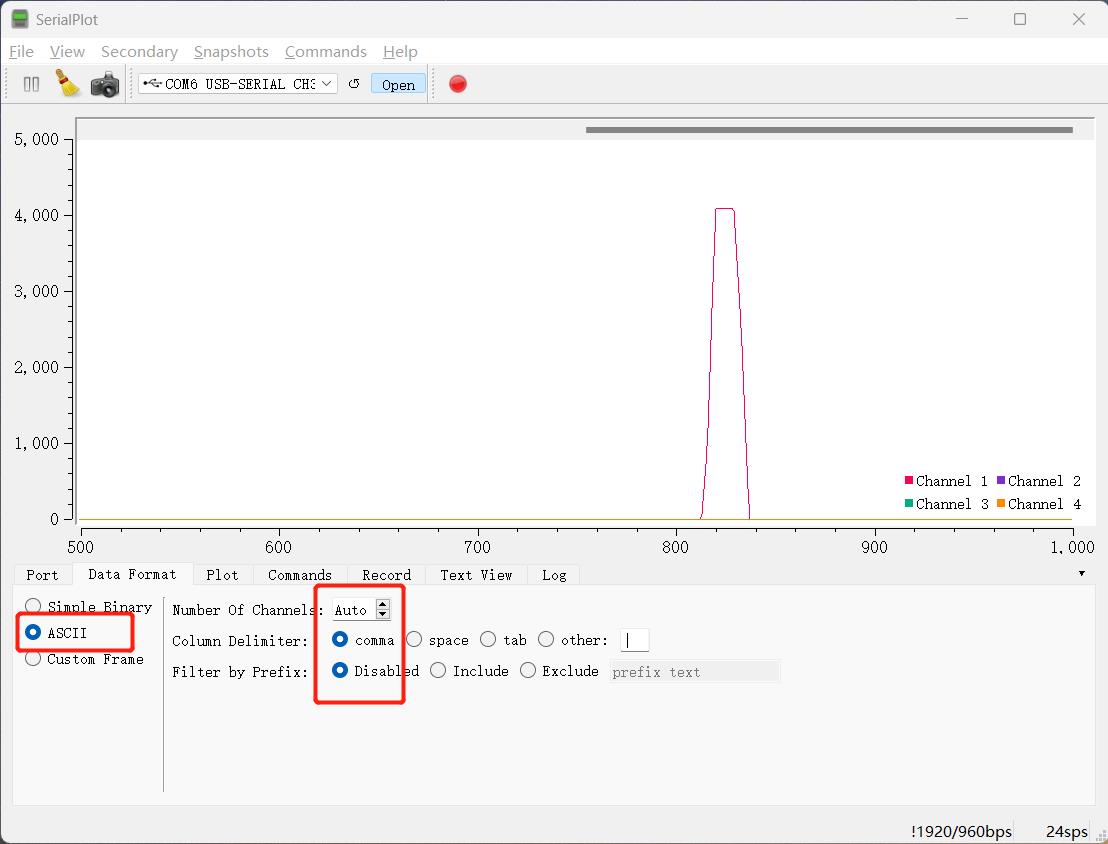

如下图所示，SerialPlot软件选择Data Format界面。数据格式选择ASCII，通道数选择自动（Auto），列分隔符选择逗号（comma），过滤器选择失能（Disabled）。

5. 检查SerialPlot的绘图配置。

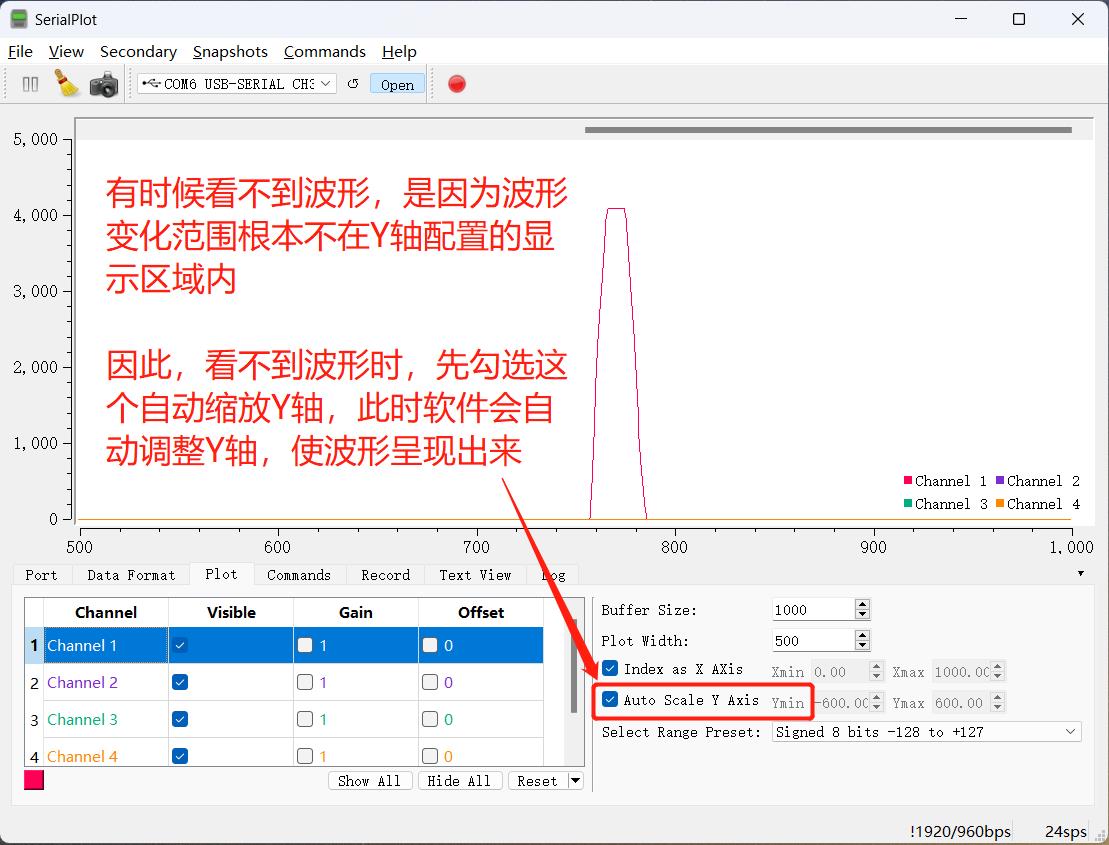

如下图所示，SerialPlot软件选择Plot界面。有时候看不到波形，是因为波形变化范围根本不在Y轴配置的显示区域内。因此，看不到波形时，先勾选图示的自动缩放Y轴，此时软件会自动调整Y轴，使波形呈现出来。

波形显示出来后，了解了波形的变化范围，可以再进一步，配置固定的Y轴上下限，以保证最佳的观看体验。
